Partes, componentes y funciones de la torre de enfriamiento

Torres de enfriamiento

En muchas aplicaciones industriales, la cantidad de calor que se agrega al sistema alcanza un nivel tan alto que requiere un dispositivo para disiparlo. Una torre de enfriamiento es un dispositivo que hace precisamente eso al rechazar el calor residual al aire libre. Linquip es uno de los proveedores más confiables de piezas y productos para torres de enfriamiento. Estamos aquí para ayudarlo a satisfacer sus necesidades técnicas y comerciales.

Siga leyendo para obtener más información sobre estas torres y sus partes.

Como componente crítico de muchos procesos industriales, las torres de refrigeración se clasifican en función de una serie de criterios diferentes. Vienen en una variedad de tamaños, desde pequeños bloques de techo hasta estructuras hiperboloides muy grandes, y se pueden usar en aire acondicionado o aplicaciones industriales.

Las torres de enfriamiento se pueden clasificar según sus métodos de creación de flujo de aire, a saber, tiro natural, tiro mecánico (forzado e inducido) y tiro natural asistido por ventilador. Las torres de enfriamiento también se pueden clasificar en función de su flujo de enfriamiento como torres de enfriamiento de flujo cruzado o de contraflujo. El método de transferencia de calor de las torres de refrigeración también clasifica estos dispositivos como refrigeración húmeda de circuito abierto o torres de refrigeración húmedas, secas o híbridas de circuito cerrado. Estas torres están disponibles en unidades de paquete, ya sea como producto ensamblado en fábrica (FAP) o como producto construido en campo (FEP). Puede encontrar más información sobre los tipos y clasificaciones de torres de enfriamiento aquí.

Las torres de enfriamiento tienen diferentes componentes y constan de diferentes partes que trabajan juntas para garantizar la eficiencia y el correcto funcionamiento del sistema. Estas piezas se desgastan con el tiempo y requieren mantenimiento o reacondicionamiento durante la vida útil de la torre. A continuación verá las partes principales de una torre de enfriamiento y sus funciones.

Componentes, partes y funciones.

Como se mencionó anteriormente, para garantizar un funcionamiento eficiente y eficaz de las torres de enfriamiento, es fundamental que las piezas estén en buenas condiciones. Estas piezas críticas se reemplazan varias veces durante la vida útil de la torre. A continuación, verá las partes principales de una torre de enfriamiento presentadas una por una.

Una piscina de agua fría

El depósito de agua enfriada es una parte importante de la torre de enfriamiento donde se recolecta el agua y se dirige al sumidero o línea de succión de la bomba.

El propósito de un recipiente de agua fría es eliminar el agua estancada y prevenir el crecimiento bacteriano.

También pueden tener calentadores para evitar que el agua se congele en condiciones de clima frío.

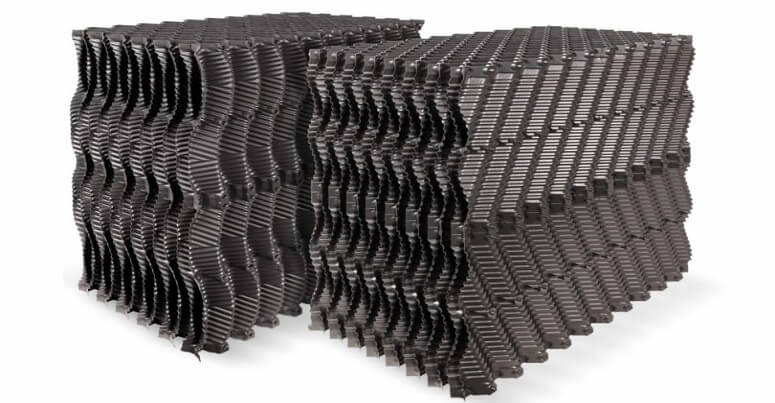

Llenando

El material de relleno o los medios de relleno son otro elemento importante en las piezas de la torre de refrigeración. Este elemento es, de alguna manera, la parte más importante porque es el identificador de la operación de la torre de enfriamiento.

Una mayor superficie de contacto entre los medios de refrigeración y de trabajo aumenta la tasa de transferencia de calor entre ellos. La función principal del llenado de la torre de enfriamiento es maximizar esta superficie de contacto para garantizar la tasa óptima de transferencia de calor entre el aire y el agua durante el mayor tiempo posible.

Los medios adicionales pueden ser de estilo cinematográfico o estilo splash. Los rellenos tipo película que se usan en la mayoría de las torres de enfriamiento producen capas gruesas de agua que aumentan la tasa de transferencia de calor y también una mayor tasa de evaporación. Los cabezales estilo salpicadura se usan comúnmente en torres de enfriamiento de flujo cruzado en las que el agua cae en cascada por placas de salpicadura que rompen las gotas de agua para aumentar el área de la superficie del agua.

Balsa de distribución de agua caliente

El depósito de distribución (de agua caliente) está ubicado sobre los agregados donde se acumula el agua de proceso caliente. Debido a la corrosión y el deterioro con el tiempo, no pueden proporcionar una distribución adecuada del flujo por las boquillas para rociar sobre los rellenos, lo que resulta en una pérdida significativa de rendimiento térmico, por lo que se reemplazan para evitar esa caída en el rendimiento del sistema.

Enchufes

Una parte de la torre de enfriamiento que se ve con las torres de enfriamiento de flujo cruzado son las boquillas. En las torres de enfriamiento de flujo cruzado, el agua se eleva a los depósitos de distribución y luego se bombea a través de boquillas en el fondo del depósito de agua caliente.

Válvula de flotador de torre de enfriamiento

Para que la torre funcione correctamente, el agua dentro de la torre debe mantenerse en el nivel correcto. Por lo tanto, si bien requieren poco mantenimiento con el tiempo, las válvulas de flotador también se convierten en una de las partes necesarias de una torre de enfriamiento.

Las válvulas de flotador regulan el nivel del agua y, cuando se ajustan correctamente en su lugar, aseguran que no se desperdicie agua cuando la bomba se apague durante el desbordamiento.

Eliminadores de deriva

Otra parte importante de una torre de enfriamiento es el eliminador de gotas. El propósito de este dispositivo es capturar gotas de agua grandes en el flujo de aire de la torre de enfriamiento y minimizar la pérdida de agua del proceso.

El eliminador redirige la humedad y las gotas de agua a otra parte del sistema, evitando que salgan de la torre de enfriamiento. El aire y el agua se separarán y reciclarán para otros fines operativos.

Aparte de la necesidad de evitar pérdidas de agua en el proceso, la razón para eliminar estas grandes gotas de agua es que contienen productos químicos y minerales que se consideran peligrosos para el medio ambiente.

Tubería de distribución de agua

El sistema de tuberías de distribución de agua también es otra parte importante de la torre de enfriamiento. Aunque es bastante común que los puntos de generación de calor estén ubicados cerca de las torres de enfriamiento, la ruta del sistema de tuberías y sus dimensiones físicas dependen del tipo de torre, el diseño del sitio y la topografía del área donde se ubica el sitio. . situado.

ventiladores de la torre de enfriamiento

Las torres de enfriamiento natural no requieren ningún componente mecánico para generar corrientes de aire. Sin embargo, los ventiladores son partes importantes de una torre de enfriamiento para torres de tiro mecánico, de flujo cruzado y de contraflujo.

El ruido es una consideración con los ventiladores. A pesar de que generalmente se consideran bastante ruidosos, algunos diseños también están disponibles con niveles de intensidad de ruido más bajos y mantienen la durabilidad.

caja de cambios

Las torres que tienen ventiladores grandes para generar tiro también tienen cajas de engranajes para manejar la potencia ejercida por el motor en el eje de transmisión del ventilador.

La caja de engranajes es parte de la torre de enfriamiento, lo que hace que el sistema mecánico sea más rentable al no solo regular la velocidad de rotación de la bomba, sino que también actúa como un multiplicador de par para mantener bajo el tamaño del motor.

Motor:

Una de las partes esenciales de las torres de enfriamiento impulsadas por ventiladores es el motor para impulsar el ventilador. Los motores de los ventiladores de las torres de enfriamiento son del tipo abierto o completamente cerrado. La diferencia entre estos dos diseños es que el primero se enfría con aire ambiente, mientras que el segundo está aislado del entorno y se enfría con medios como el aceite.

Ejes de accionamiento

La potencia producida por el motor se transmitirá a la transmisión a través de los ejes de transmisión, convirtiéndolo en uno de los componentes principales de las piezas de la torre de enfriamiento.

Cabe señalar que dado que el eje está en contacto directo con la atmósfera interna de la torre de enfriamiento, es necesario utilizar material altamente resistente a la corrosión en su producción.

Los ejes de transmisión también deben poder recalibrarse fácilmente en caso de desgaste del eje.

Bloques de entrada de aire

Las aletas de entrada de aire son las encargadas de salpicar agua desde el interior de la torre, evitando que entren escombros en la misma, y ​​también reduciendo la emisión de ruido de la torre.

Las fuentes externas de calentamiento de la torre deben minimizarse para mantener un buen rendimiento térmico. Las capas también actúan como una sombra para bloquear la luz solar.

¿Querer aprender más?

Puede hacer clic para conocer más detalles técnicos sobre las torres de enfriamiento y sus partes. aquí para una buena referencia.
