Figura 1: Taladradora vertical
Las máquinas herramienta estándar utilizadas para la perforación son: Prensa de perforaciónHay muchos tipos diferentes de prensas de perforación, pero la más básica es la perforadora vertical (Figura 1). El taladro vertical se encuentra en el suelo y consta de una mesa para sostener las piezas de la pieza de trabajo, un cabezal de perforación con un husillo eléctrico para la broca y una base y columna para el soporte. Una prensa de perforación similar, pero más pequeña es la perforadora de banco, que no se monta en el piso, sino en una mesa o banco.
La taladradora radial que se muestra en la Figura 2 es una gran prensa de perforación diseñada para perforar agujeros en piezas grandes. Las taladradoras radiales tienen un brazo radial que permite mover y sujetar el cabezal de perforación. Por lo tanto, la cabeza se puede colocar a lo largo del brazo a una distancia considerable de la columna para acomodar tareas grandes. El brazo radial también se puede girar alrededor de la columna para perforar piezas en ambos lados del banco de trabajo.
Un taladro de banda es básicamente una prensa de perforación que consta de 2 a 6 taladros verticales conectados en una disposición en línea. Cada husillo se acciona y opera de forma independiente, compartiendo un banco de trabajo común, por lo que simplemente deslizando la pieza de trabajo a lo largo del banco de trabajo de un husillo al siguiente puede realizar una serie de operaciones de perforación y relacionadas (centrado, taladrado, escariado, operaciones de roscado, etc.) en secuencia. La máquina relacionada es un taladro de husillo múltiple en el que se conectan múltiples husillos de perforación entre sí para perforar múltiples orificios en la pieza de trabajo al mismo tiempo.

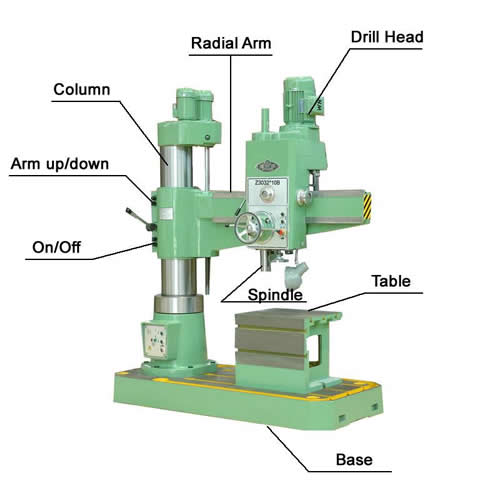

Figura 2: Taladradora radial.
Además, las prensas de perforación CNC se pueden utilizar para controlar la posición de los orificios en las piezas de la pieza de trabajo. Las prensas de perforación CNC a menudo están equipadas con torretas para sostener múltiples herramientas que pueden indexarse bajo el control de programas CNC (control numérico por computadora). El término taladro de torreta CNC se utiliza para estos máquina herramienta.
La sujeción en una prensa de perforación se realiza sujetando la pieza con un tornillo, accesorio o accesorio. El tornillo es un dispositivo de sujeción de pieza de trabajo de uso general con dos mordazas que agarran la pieza de trabajo en esa posición. Un accesorio suele ser un dispositivo de sujeción de piezas de trabajo diseñado a medida para una pieza de trabajo específica. Las plantillas se pueden diseñar para mejorar la precisión del posicionamiento de las piezas para las operaciones de mecanizado, aumentar la velocidad de producción y mejorar la comodidad del operador durante el uso. Un accesorio es un dispositivo de sujeción de piezas de trabajo especialmente diseñado para piezas de trabajo. Características distintivas de Plantillas y accesorios La cuestión es que el accesorio proporciona un medio para guiar la herramienta durante la operación de perforación. El accesorio no proporciona esta función de guía de herramientas. Los accesorios utilizados para la perforación se llaman accesorios de perforación.
