Diagrama del círculo de comerciantes – I Mecánica

Para establecer la relación entre las fuerzas medibles y reales, se utilizan círculos de comerciantes.

• Los diagramas de círculo mercantil se utilizan para analizar las fuerzas que actúan sobre el corte de metales.
• Análisis de tres sistemas de fuerza que se equilibran entre sí para que se produzca la desconexión. Cada sistema es un triángulo de fuerzas.

Suposiciones al dibujar un círculo de comerciantes:

1. La superficie de corte es un plano que se extiende hacia arriba desde el borde de corte.
2. La herramienta está perfectamente afilada y no entra en contacto a lo largo de la fuerza de despeje.
3. El filo de corte es una línea recta que se extiende perpendicular a la dirección del movimiento, generando un plano a medida que la pieza de trabajo pasa a través de él.
4. El chip no fluye hacia ninguno de los lados, es decir, el ancho del chip es constante.
5. La profundidad del corte permanece constante.
6. El ancho de la obra también es más grande que él.
7. La pieza de trabajo se mueve a una velocidad uniforme en relación con la punta de la herramienta.
8. No Borde construido Se forma.

Los tres triángulos de poder en el diagrama del círculo mercantil son los siguientes

1. triángulo de fuerza de corte,
2. triángulo de fuerza de cizallamiento,
3. Triángulo de fuerza de fricción.

Sea F = fuerza de fricción
N = perpendicular a la fuerza de fricción
F_s = Fuerza de cizallamiento
F_Teletipo = normal de fuerza de cizallamiento
F_c = componente tangencial de la fuerza o fuerza de corte
F_t = empuje o fuerza de alimentación
β = ángulo de fricción
μ = Coeficiente de fricción = tanβ
F_c y F_t sigue la dirección de la velocidad y es vertical.

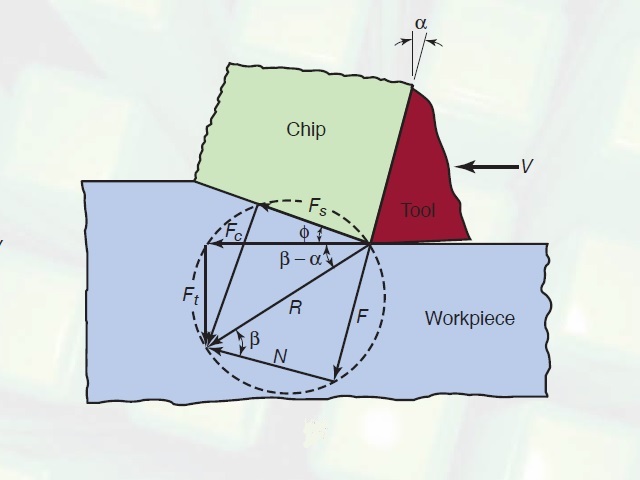

Figura 2: Diagrama del círculo de comerciantes

R = fuerza resultante

Entonces la fuerza resultante viene dada por la fórmula:

R = (F_c² + F_t²)^0.5

R = diámetro del círculo del comerciante

F_t、F_c La fuerza se define en función de las condiciones reales de mecanizado

• Del diagrama del círculo del comerciante anterior, podemos ver que existen tres triángulos rectángulos, y los tres triángulos rectángulos tienen una hipotenusa común (el lado más grande opuesto al ángulo recto del triángulo rectángulo).
• El círculo mercantil se utiliza para establecer la relación entre las fuerzas medibles y las fuerzas reales.
